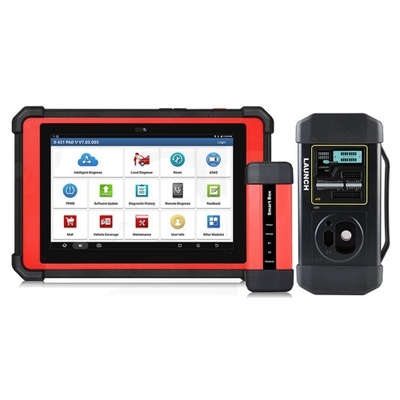

Lancer l'outil de diagnostic X431 PAD V avec SmartBox 3.0: Le lancement de la programmation de codage en ligne GIII X-Prog 3

Lancement de l'outil de diagnostic automobile X431 PAD V 5

Lancement du X431 PAD V 5 points forts:

1. Version globale Aucune limitation de propriété intellectuelle
2. Mise à jour gratuite en ligne pour 1 an. Après 1 an, cela coûtera 399 $/an
4. Fonction de diagnostic à distance en temps réel via WiFi
5- Assistance au diagnostic des véhicules commerciaux et des voitures particulières, assistance au diagnostic J2534, CAN FD, DoIP
6. 8 cœurs CPU 2 GHz, RAM 4G, mémoire 64G, écran entièrement adapté de 10,1 pouces, lisible au soleil (Gorilla Glass) et protection IP65.
7Fonctions spéciales prises en charge: immobilisateur/clé, injecteur, saignement de frein réinitialisé, TPMS réinitialisé, relance électronique de l'accélérateur, DPF réinitialisé, SAS réinitialisé, huile réinitialisée, frein réinitialisé, BMS réinitialisé
8. Multilingue: anglais, italien, allemand, français, espagnol, portugais, polonais, néerlandais, grec, danois, finnois, suédois, roumain, tchèque, hongrois, japonais, russe, turc, arabe, coréen,Persans et Chinois
9Les programmes en ligne jusqu'à l'année 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru
10- Vous avez un pour cent gratuit.Lancement du X-Prog 3pour l'OMMI et les fonctions clés de programmation.

Attention!
1- Pas de support pour les camions lourds 24V actuellement.
2La fonction de programmation en ligne ne peut pas être utilisée aux États-Unis et en Espagne.

Définition:

Launch X431 PAD V 5 est le dernier outil de diagnostic complet de voiture haut de gamme de Launch basé sur le système Android 7.1.y compris la couverture des grands modèles de voituresAvec sa nouvelle Smartbox 3 avancée, il est capable d'utiliser une multitude de fonctions spéciales et des données de test précises.0, le X-431 PAD V pourrait diagnostiquer les véhicules particuliers et lourds (le logiciel et les adaptateurs sont optionnels) avec un seul dongle.Il a aussi l'adaptateur J2534 intégré pour faire du X-431 PAD V l'un des outils de balayage les plus puissants du marché.Le X-431 PAD V prend également en charge les applications du module d'extension de LAUNCH pour les oscilloscopes, les capteurs, les endoscopes, les multimètres et la détection de batterie, etc.

Son fonctionnement est plus facile et plus intuitif, il comprend un ensemble de marques de véhicules "Full" (plus de 80 marques), avec les plus importants constructeurs européens, asiatiques et américains,avec le plein potentiel du logiciel de diagnostic LAUNCH. Le PAD V est compatible avec les protocoles de communication J2534 et ISO22900 (Pass Thru), de cette façon, vous pouvez vous connecter au site Web du fabricant et effectuer la programmation parmi de nombreuses autres fonctions.

Quels sont les avantages du lancement X431 PAD V?

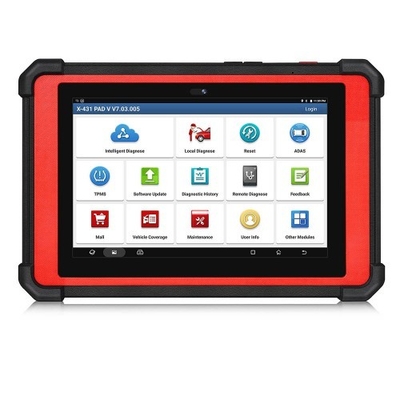

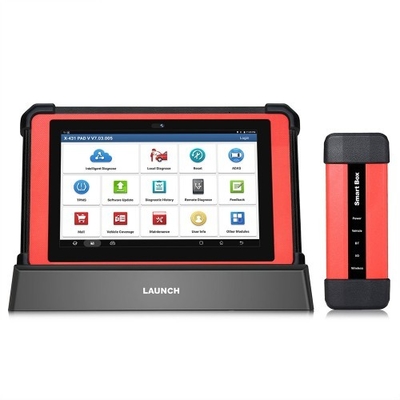

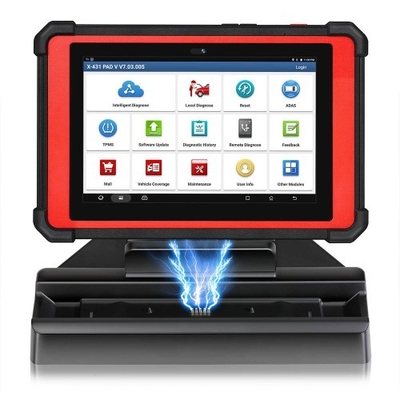

Il a une base de charge, une caméra avant/arrière, des connecteurs non-OBD et un grand écran tactile de 10,1 pouces.et comprend une poignée réglable à 180o à l'arrière avec 3 positions pour accrocherLe PADV est fabriqué avec un degré de protection IP65 qui le protège contre les éclaboussures, les bosses et la poussière.

Le PAD V est capable de diagnostiquer les voitures particulières, les véhicules utilitaires et les véhicules industriels et est compatible avec les protocoles de communication DoIP,les nouveaux réseaux CAN FD et J2534 et ISO22900 (Pass Thru) , avec ce dernier, vous pouvez vous connecter au site Web du fabricant et faire de la programmation parmi de nombreuses autres fonctions.Il comprend également le SW pour les véhicules équipés d'un système avancé d'assistance à la conduite (ADAS) et est compatible avec l'accessoire d'étalonnage statique X-431 ADAS Pro..

Sa principale différence par rapport aux modèles PRO 1 et 3 est qu'il vous permet de fixer différents accessoires optionnels tels qu'un oscilloscope à 4 canaux, un testeur de batterie, un endoscope et un simulateur de capteurs.Sa connectivité Internet est totale pour offrir un nombre infini de services, tels que l'envoi de bulletins techniques, le télédiagnose, l'information technique en ligne (Data LAUNCH),les mises à jour automatiques et la possibilité de communiquer avec d'autres équipements de lancement pour l'aide entre ateliers (télécommande de coopération)Compatible avec les appareils télématiques GOLO.

Lancement X431 PAD V 5 Caractéristiques:

1Système personnalisé Android 7.1, processeur Qualcomm 8 cœurs, écran tactile capacitif de 10,1 pouces, support de charge rapide QC3.0.
2. 2,4 GHz et 5 GHz Wi-Fi à double fréquence, le taux de transmission est plus rapide que la génération précédente.
3. Caméra: avant, 8 mégapixels; arrière, 13 mégapixels, Affichage de l'état de préparation I/M
4La technologie Wi-Fi de cinquième génération, en théorie, la vitesse de transmission est 4 fois plus rapide que la génération précédente.
5Une large couverture des modèles de véhicules, des fonctions de diagnostic puissantes (diagnostic intelligent, diagnostic à distance, lecture DTC, DTC clair, flux de données de lecture, test d'actionnement), des données de diagnostic précises,et des fonctions spéciales abondantes;
6- toute nouvelle conception industrielle, avec enveloppe en caoutchouc doux aux quatre coins du produit, pour éviter efficacement les collisions; arbre d'amortissement, réglage libre de près de 180 degrés;supporte trois modes de suspension, le soutien et normal.

Lancer le X431 PAD V 5 Fonctions:

1Diagnostic complet: Prise en charge du diagnostic rapide complet, complet, fonctionnel, lecture du DTC, détection du DTC, lecture du flux de données, test d'actionnement, etc.
2. Diagnostic intelligent: Prise en charge de l'identification intelligente du VIN et de la requête d'enregistrement de diagnostic basée sur le cloud, rendant le diagnostic plus intelligent et efficace.
3. Diagnostic local: lorsque le diagnostic intelligent n'est pas disponible dans un environnement sans réseau, optez pour le diagnostic traditionnel.Sélectionnez manuellement la marque et le modèle du véhicule pour effectuer la détection du véhicule.
4Diagnostic à distance: Prise en charge de la communication en temps réel en ligne et du service de diagnostic à distance par le biais de texte, d'images et de fichiers entre appareil et appareil, et entre appareil et bureau à distance,avec une faible bande passante réseau et une faible utilisation des ressources du système.
5Fonction spéciale: Prise en charge de 16 fonctions spéciales au total, y compris la réinitialisation de la lampe de service, l'adaptation de l'accélérateur, la réinitialisation de l'angle de direction, la réinitialisation de la plaque de frein, la réinitialisation de la pression des pneus, la correspondance anti-vol,Saignement de l' abdomen, correspondance de la batterie, apprentissage des engrenages, codage de l'injecteur, régénération du DPF, initialisation du toit solaire, correspondance des phares, correspondance des suspensions et correspondance des AT, adaptation EGR.
6. Mise à jour logicielle: Prise en charge de la mise à niveau en un clic du système d'exploitation, du côté client, du logiciel et du firmware du modèle de voiture.
7. Commentaires diagnostiques: pour les erreurs de logiciel et de fonction du modèle rencontrées pendant l'utilisation, veuillez soumettre les commentaires immédiatement.
8Mon rapport: Voir le rapport de diagnostic complet, le rapport de diagnostic à distance, et la lecture du flux de données.
9. Installation du logiciel: contient mon connecteur, gestion de connexion de connecteur de diagnostic, activation du connecteur, réparation du firmware, etc.
10Module étendu: support oscillographe, capteur, test de batterie, endoscope, imprimante Wi-Fi, etc.
11. Lire le flux de données: Prise en charge de différents modes d'affichage du flux de données et du flux de données standard défini par l'utilisateur.
12. Diagnostic traditionnel: lorsque le diagnostic intelligent n'est pas disponible dans un environnement sans réseau, choisissez le diagnostic traditionnel.Sélectionnez manuellement la marque et le modèle du véhicule pour effectuer la détection du véhicule.

Lancement X431 PAD V 5 Véhicules pris en charge:

1. Véhicules de tourisme pris en charge:

1Autrichien:AUST Holden, AUST Ford et autres fournisseurs
2- Asiatique:Il s'agit notamment de la marque Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti.
3. européen:Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/ Abarth/ Lancia, Rover, Landrover, Saab, Seat,SkodaJe ne sais pas si vous êtes d'accord avec moi.
4États-Unis:États-Unis Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5Chinois:Changcheng (Grande Muraille), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei...etc.
7. autres:EOBD, démonstration

Fonctions spéciales prises en charge:Immobilizateur/clé, injecteur, saignement de frein réinitialisé, TPMS réinitialisé, relance électronique de l'accélérateur, DPF réinitialisé, SAS réinitialisé, huile réinitialisée, frein réinitialisé, BMS réinitialisé

2. Véhicules lourds pris en charge:

Couverture du logiciel:
Il s'agit notamment de l'utilisation de l'électricité électrique pour les véhicules électriques, de l'électricité électrique pour les véhicules électriques et de l'électricité électrique pour les véhicules électriques.Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus, qui ont été créés pour être utilisés par les entreprises américaines.Boîte de transmission Allison, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Véhicule lourd Chai, Chaoyang Diesel, Machinerie de construction, Véhicule lourd CREDO, Moteur de Detroit, Véhicule commercial Dongfeng, Dongfeng Yufeng,Moteur Doosan, Freightliner Heavy Duty Truck, Full Diesel Diagnostic Software, Haldex ABS Heavy Duty, Système HD_ABS, HD_GoldenDragon, HD_international Le système de détection de la pollution atmosphérique est un système de détection de la pollution atmosphérique.
Le projet de la Commission a pour objectif d'améliorer la qualité de l'information et de la communication en matière de sécurité des véhicules.Le bus de Sunwin, UD Trucks 2F Nissan Diesel, WABCO ABS, moteur Yang Chai

Des fonctions spéciales puissantes:Remplacement des composants, essai de compression du cylindre, essai de coupure de l'injecteur, régénération du DPF, communique avec l'ABS et les transmissions de Bendix, Wabco et Allison,Fonction de communication à distance entre techniciens.

Modules optionnels d'extension:

1. oscilloscope et analyseur d'allumage
2Endoscope
3Testeur de batterie
4- La boîte à lunettes
5Boîte de capteurs: testeur de capteurs et simulateur + multimètre.
6Accès à l'alignement statique X-431 ADAS Pro.
7. données de lancement des informations techniques.
8- Accessoires optionnels: mobilier pour le stabilisateur et le diagnostic MB 90 et MB 80.

Le manuel d'utilisation de la Smartbox 3.0-J2534

1Connexion de la boîte à outils 3.0

Smartbox 3.0 est livré avec un câble USB.
Une extrémité du Smartbox3.0 est connectée au câble USB: un port du câble USB est connecté au Smartbox3.0; l'autre port est connecté à un port USB d'un PC; l'autre extrémité de la Smartbox3.0 est connectée au bus d'interface OBD et l'autre port du bus est connecté au connecteur OBD.


Comment installer le logiciel et le pilote de lancement X431 PAD V5?

2.1 Étapes d'installation du logiciel
2.1.1 Étapes d'installation du logiciel
Attention: Veuillez vous assurer que l'utilisateur du PC dispose des droits d'administrateur et que Smartbox3.0 a été connecté à un PC avant l'installation.
Étape 1: Ouvrez "SmartBox_3.0_Setup.exe", et sélectionnez le chemin d'installation selon les instructions
Étape 2: Cliquez sur " Changer " pour sélectionner le chemin d'installation, puis cliquez sur " Suivant "



Étape 3: Après avoir confirmé le chemin d'installation, cliquez sur "Suivant"



Étape 4: Cliquez sur "Suivant" pour commencer l'installation du pilote. Il est recommandé de connecter l'appareil avant d'installer le pilote. Le logiciel s'installe lui-même.



Étape 5: Cliquez sur " Terminé ".


Étape 6: Cliquez à nouveau sur " Terminé ".


2.1.2 J2534 Affichage des informations du registre (réservé)
Après avoir installé le logiciel, les informations d'enregistrement correspondantes de LAUNCH sur J2534Dll peuvent être vues dans le registre.comme indiqué ci-dessous:



Entrez dans le registre et trouvez les informations d'enregistrement de la DLL J2534 de LAUNCH selon le chemin suivant: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Remarque: Si vous ne pouvez pas afficher les informations d'enregistrement, cela peut être dû au système d'exploitation 64 bits.
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport est également disponible.04.04
La capture d'écran est présentée ci-dessous:



Comment mettre à jour le lancement X431 PAD V 5?

Exécutez "SmartBox Tool 3.0" sur le bureau Windows après avoir installé "SmartBox_3.0_Setup".

3.1 Fonction de mise à niveau du micrologiciel
La SmartBox 3.0 peut être mise à niveau via l'outil SmartBox 3.0. Veuillez sélectionner "M7 Upgrade" pour la mise à niveau des programmes inférieurs et "A7 Upgrade" pour la mise à niveau du système. Cliquez sur "Parcourir" pour sélectionner le chemin pour stocker les fichiers de mise à niveau et cliquez sur "Mettre à niveau".
Remarque: redémarrez le logiciel et SmartBox 3.0 à la fin de la mise à niveau. Vous pouvez vérifier la version pour confirmer si la mise à niveau est réussie.

3.2 Fonction d'affichage du journal
Lorsque cela est nécessaire, vous pouvez activer la fonction "Ecrire un fichier journal" ou "Information d'impression de fenêtre" pour enregistrer l'état de test de SmartBox 3.0 et le processus.ne pas activer la fonction si elle n'est pas nécessaire. Les fichiers journaux sont enregistrés sous le répertoire racine du disque C par défaut.
Étapes: Les informations correspondantes de J2534Log peuvent être générées en cochant l'option "Ecrire un fichier de journal" après avoir cliqué sur "Voir le journal" dans le coin supérieur gauche de l'interface logicielle, comme indiqué ci-dessous:

Remarque: redémarrez le logiciel de diagnostic!
Remarque: si la fonction d'impression de journal est activée, les fichiers journaux peuvent être très volumineux car les informations sont écrites de manière cumulée.comme le développement et le débogage. Dans les autres cas, veuillez ne pas activer cette fonction à volonté.
Le chemin de stockage par défaut du fichier journaux "J2534Log" généré est le suivant: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, comme indiqué ci-dessous:

Remarque: Dans certains systèmes informatiques, les utilisateurs n'ont pas d'autorisation d'écriture sur ce dossier de fichiers, ce qui entraîne une génération infructueuse de fichiers journaux.Il est nécessaire de modifier les autorisations de ce dossier (requérant des privilèges d'administrateur), comme indiqué ci-après:

Cliquez avec le bouton droit du bouton sur le dossier "Log", sélectionnez l'option "Attribut" et trouvez l'attribut "Sécurité", sélectionnez l'utilisateur actuel, cliquez sur "Modifier", sélectionnez à nouveau le nom d'utilisateur correspondant,et cocher toutes les options " Autoriser " dans la colonne d'autorisation (obligatoire pour les droits d'administrateur), et cliquez sur " OK " pour revenir.

Lancement X431 PAD V 5 Paramètres

Paramètres de la SmartBox 3.0:

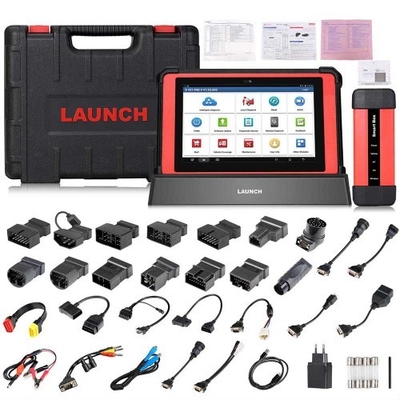

Lancement du X431 PAD V 5 Liste de paquets

1 x X-431 PAD V unité principale
1 x X-431 PAD V, borne de recharge

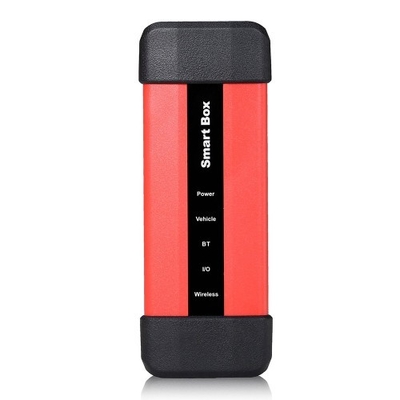

1 x connecteur de diagnostic Smartbox 3.0
1 x câble micro USB
1 x câble d'allume-cigare
Adaptateur d'alimentation de sortie en courant continu de 1 x 5 V
1 x câble à pinces à batterie
1 x câble d'extension OBD II

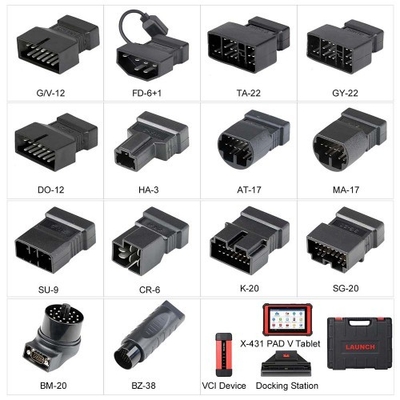

1 x câble de conversion de connecteur non à 16 broches
1 x Enveloppe de mot de passe
1 x ensemble de connecteurs autres que à 16 broches


Lancer la liste des paquets XPROG-3:

• Unité principale
• Adaptateur de puissance
• Le câble de diagnostic principal
• Le câble d'acquisition de données de quatrième génération
• Le câble d'acquisition de données EEPROM de quatrième génération (sans démonter le tableau de bord)
• câble de mode BENCH
• Convertisseur de MCU V1
• Convertisseur de MCU V2
• câble MCU avec plusieurs conduits
• Adaptateur de puce EEPROM
• Benz clé d'acquisition analogique infrarouge
• câble MCU avec plusieurs conduits
• Convertisseur EEPROM
• Manuel de l'utilisateur
