LAUNCH X431 O2-2 Boîte d'oscilloscope 4 canaux 100MHz USB CC Oscilloscopes automobiles Fonctionne avec PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Lieu d'origine Chine
Nom de marque LAUNCH X431 O2-2 Scope Box
Numéro de modèle Boîte de portée LAUNCH X431 O2-2
Quantité de commande min 1
Prix $550
Détails d'emballage 44*38*14cm /4,9kg
Délai de livraison 1 journée de travail
Conditions de paiement T/T, Western Union et MoneyGram
Capacité d'approvisionnement 1000

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom du modèle Boîte de portée LAUNCH X431 O2-2 Origine Chine continentale
Qualité Supérieure Largeur de bande 100 MHz
Temps de montée ≤3,5 ns (typique) Taux maximal d'échantillonnage 1 Gbps ((pour quatre canaux)
Résistance d'entrée 1 MΩ±1.5%
Mettre en évidence

Oscilloscopes automobiles

,

Oscilloscope 4 canaux 100MHz

,

Oscilloscope Launch X431 100MHz
Laisser un message
Description de produit

Description du produit

Le lancement de l'O2-2 Scope Box permet à l'utilisateur de capturer une forme d'onde particulière, ce qui rend le processus 70% plus efficace que les autres scope.Il a la capacité d'enregistrer et de lire des données de forme d'onde haute résolution pour une analyse futureSa capacité à saisir des noms et des caractères directement en cliquant sur le clavier virtuel simplifie le processus et contribue à une amélioration de l'efficacité de 90%.
La boîte de portée O2-2 pour résoudre les défaillances électriques complexes

Doté d'un nouveau design et d'un matériel amélioré, le scopebox O2-2 de LAUNCH est un module add-on polyvalent et facile à utiliser qui peut détecter des défauts de haut niveau sur divers composants électriques,comme les capteursEn intégrant avec les outils de balayage de la série X-431 via l'application O2-2,il fournit des défauts de diagnostic précis et concluants qui permettent à l'atelier et au technicien d'élargir la fonctionnalité de leur outil de balayage.

Intégrer avec les outils de balayage de la série X-431 (tels que X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite,X431 IMMO PLUS) par l'application O2-2 pour obtenir des résultats diagnostiques concluants.

Les points forts:

4 chaînes
Largeur de bande 100 MHz
Configuration automatique
Enregistrer les formes d'ondes en un clic
Mesure du curseur
Paramètres de forme d'onde prédéfinis en un clic
Mode démo
Aide en ligne
Opérations mathématiques de forme d'onde
23 mesures automatiques

Caractéristiques:

1. dépannage et diagnostic de l'ECU
2Une fonctionnalité d'activation d'une touche permet aux demandeurs de capturer les données de forme d'onde en haute résolution et de les récupérer pour une analyse future.
3Une forme d'onde particulière qui rend le processus 70% plus efficace que dans d'autres domaines.
4. Accès à 23 variantes de mesures automatiques qui sont affichées sur un écran pour un changement facile
5- Possibilité d'entrer des noms et des caractères directement en cliquant sur le clavier virtuel, cette opération simplifie le processus et contribue à 90% d'efficacité
6. mémoire tampon jusqu'à 50M
7. Utilisez la fonction zoom-in/out pour voir les détails précis
8. Paramètres personnalisables du système qui peuvent être sauvegardés en tant que fichiers de configuration pour visualisation
9. La fonction d'auto-étalonnage permet d'optimiser le tracé du signal de l'oscilloscope pour une précision de mesure maximale
10. Magnifie les opérations mathématiques de forme d'onde, telles que l'affition, la soustraction, la multiplication et la fonction FFT pour une analyse de forme d'onde de haut niveau
11Plusieurs essais automobiles comprenant des circuits, des capteurs, des actionneurs, des essais d'allumage et plus encore
Interface utilisateur multilingue
12. transfert de données USB Sunc à des périphériques externes tels que ordinateur portable, tablette, etc..

Fonctions:

Prend en charge plusieurs tests de projet prédéfinis pour véhicules
Prend en charge une variété de tests de projet prédéfinis pour l'automobile, tels que des circuits, des capteurs, des actionneurs, des tests d'allumage, des tests de communication et des tests de combinaison,et préconise divers paramètres et méthodes de connexion spécifiques pour chaque test.

23 réglages de mesure automatiques
23 réglages de mesure automatiques sont affichés sur un écran, qui est clair à première vue et peut être cliqué avec une légère touche.éliminer la fatigue de tourner les pages et de rechercher plusieurs fois, ce qui rend la mesure automatique facile à utiliser et pratique.

Commutation rapide de la source de déclenchement
Prend en charge les déclencheurs de bord, d'impulsion et autres. Les réglages de déclenchement simples et intuitifs et les méthodes de commutation rapide de la source de déclenchement rendent la partie la plus difficile de l'application d'oscilloscope extrêmement facile.

Créez rapidement des paramètres prédéfinis de forme d'onde en un clic
Lorsque vous testez des formes d'onde, vous pouvez enregistrer les paramètres existants sur l'interface actuelle en tant que paramètres prédéfinis de forme d'onde en un seul clic.vous pouvez charger directement les paramètres prédéfinis sans réglages répétés.

Enregistrer rapidement les formes d'ondes en un clic
Il peut être utilisé directement comme une forme d'onde de canal de référence pour l'affichage ultérieur..

Opération du curseur pratique
Chaque curseur peut être glissé indépendamment, et le suivi du curseur est également directement mis en œuvre par de simples touches de mise en évidence,amélioration de l'efficacité globale de plus de 80%.

Modifications du curseur/linéaire de phase en conséquence
Lorsque la forme d'onde est zoomée, le curseur et l'échelle de phase peuvent être modifiés en conséquence, la plage de mesure restant inchangée.

Prend en charge le toucher à 2 points, la forme d'onde peut être zoomée vers l'intérieur ou vers l'extérieur verticalement ou horizontalement
Faites glisser horizontalement ou verticalement avec 2 points pour agrandir ou réduire la forme d'onde horizontalement ou verticalement.

Fonction de démonstration de soutien
Préconfigurer les formes d'onde sinusoïdale pour démontrer les fonctions communes sans connecter un oscilloscope.

Prend en charge les opérations mathématiques de forme d'onde
Prend en charge les calculs d'addition, de soustraction, de multiplication et de division de deux formes d'onde de canal, en plus de la transformation de Fourier rapide.

Comparaison détaillée entre la boîte de portée O2-2 et la boîte de portée O2-1
Modèle O2-1 O2-2
Le canal 4 4
Largeur de bande 100 MHz 100 MHz
Il est temps de se lever. ≤ 3,5 ns (typiquement) ≤ 3,5 ns
Taux maximal d'échantillonnage 1 Gbps (pour quatre canaux) 1 Gbps
Résistance à l'entrée 1MΩ ± 1,5% 1MΩ ± 1,5%
Profondeur de stockage 50M 10M
Nombre de bits d'échantillonnage 8 bits 8 bits
précision verticale 3% 3%
engrenages verticaux 5 mV à 10 V 5 mV à 10 V
Inversion Le soutien Le soutien
Chaîne couplée DC, AC DC, AC
Le matériel de base temporel 5n à 1s 1ns-1ks
Précision de la base temporelle 20 ppm 20 ppm
Mode d'échantillonnage Normalement Normalement
Décodage CANBus Je peux, LIN. Je peux, LIN.
Type de déclencheur Marge, largeur de la pulsation Marge, largeur de la pulsation
Mode de déclenchement Normale, automatique et unique SEQ Normale, automatique et unique SEQ
Accouplement de déclenchement DC, rejet du bruit DC, rejet du bruit
Les maths TFT à double onde TFT à double onde
Le moniteur. YT, Zoom, roule YT, Zoom, roule
Mode de roulement 200 ms/div à 1000 s/div 200 ms/div à 1000 s/div
Configuration automatique Le soutien Le soutien
Mesure automatique 23 23
Cursor Indicateur horizontal, Indicateur vertical Indicateur horizontal, Indicateur vertical
Propulsé par Port USB, port DC IN Port USB, port DC IN
Méthode de transmission des données USB USB
Options de configuration du véhicule Circuits, capteurs, actionneurs, allumage Circuits, capteurs, actionneurs, allumage
Température de fonctionnement 0°C à 50°C 0°C à 50°C
Portée de l'alimentation Pour les appareils à commande numérique
Pour les appareils de type à commande numérique:		 Pour les appareils à commande numérique
Pour les appareils de type à commande numérique:
Compatibilité Différentes résolutions de comprimés nécessitent différentes APP Une application peut être compatible avec plusieurs résolutions de tablette
Les gestes multi-touch Je ne veux pas. Prend en charge le toucher à 2 points, la forme d'onde peut être zoomée vers l'intérieur ou vers l'extérieur verticalement ou horizontalement
Configuration du véhicule Je ne veux pas. Chaque projet d'essai peut prendre en charge la documentation d'aide en ligne (la documentation d'aide sera compilée en fonction des besoins ultérieurement)
Mise à niveau du micrologiciel Mise à niveau manuelle Prise en charge de la mise à niveau en ligne
Trigger L'observation de la forme d'onde ne peut pas être étendue pendant l'attente normale du déclencheur. Peut être utilisé normalement pendant l'attente normale de déclenchement.
Fonction de démonstration Je ne veux pas. - Oui, oui.
Écran partagé Je ne veux pas. - Oui, oui.
Taux d'échantillonnage 1G/s par canal unique, plus de 2 canaux seulement 250M/s 1G/s par canal unique, 500M/s par 2 canaux, 250M/s par canaux multiples
Heure de début 2 à 3S environ 16s
Consommation d'électricité environ 6W environ 7,5 W

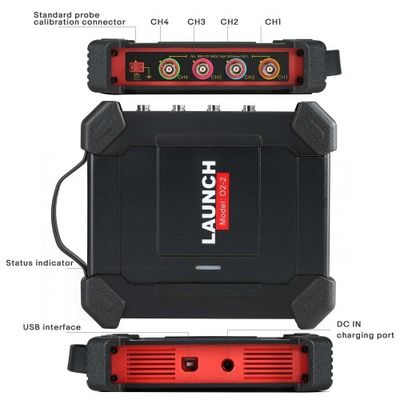

Comment connecter les câbles?

Différents scénarios d'application nécessitent différentes méthodes de connexion (quel que soit le scénario d'application, les connexions suivantes sont requises):

Tout d'abord, alimenter la boîte d'oscilloscope par le câble d'alimentation à double pince: connecter une extrémité du câble d'alimentation à double pince à l'interface d'alimentation de la boîte d'oscilloscope,et l'autre extrémité de la batterie du véhicule pour tirer de l'énergie (rouge est connecté au pôle positif, le noir est relié au pôle négatif).

Remarque: * Les tablettes de la série PADVII prennent en charge l'alimentation USB.

2. Connectez le terminal de type B du câble USB à l'interface de type B de l'oscilloscope et connectez l'autre extrémité à l'interface USB du dispositif de diagnostic.

Les spécifications:
Les canaux 4
Largeur de bande 100 MHz
Le temps de la montée 3.5ns (typique)
Précision ± 3%
Impédance d'entrée 1M ± 1,5%
Type d'entrée Connecteur BNC à extrémité unique
Accouplement d'entrée DC, AC
Protection contre la surcharge ±200V à une seule entrée
Plateaux de base temporelle 1s~1s (1 canal)
  1ns~1ks (2 canaux)
  1ns~1ks (4 canaux)
Résolution verticale 8 bits
Mémoire tampon 10M (pour 4 canaux)
Interface d'alimentation Port USB, port DC IN
Échange de données via USB
Mode de déclenchement Normale, automatique et unique SEQ
Les déclencheurs avancés Marge, largeur de la pulsation

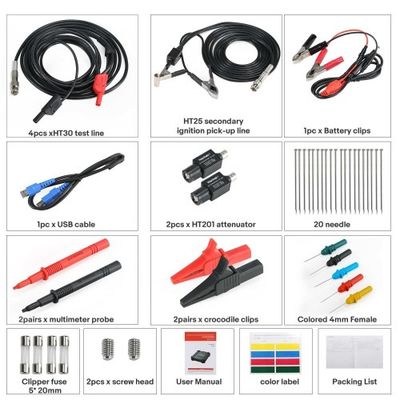

Liste de l' ensemble:

1pc x Unité principale de lancement O2-2
1pc x câble de test BNC à interface de 4 mm
1pc x câble de prise d'allumage secondaire
1pc x câble USB
1pc x attenuateur 20:1
1pc x sonde multimètre
1pc x pinces de batterie
1pc x ensemble de sondes perforantes
2 pièces x pinces de crocodile
1pc x câble d'allumage indépendant
1pc x sonde d'allumage indépendante COP
