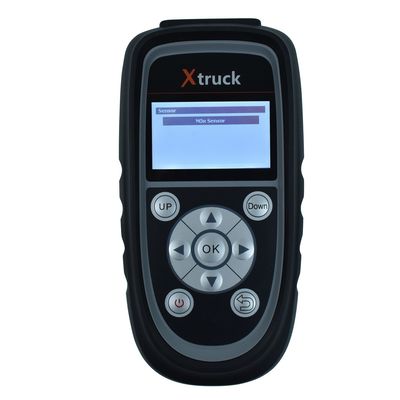

XTRUCK Y005 Outil de diagnostic CAN Bus professionnel pour camions | Test du capteur NOx et recherche de nœuds CAN

Description :Xtruck Y005 détecteur de capteur NOx est conçu pour aider les ingénieurs de maintenance des véhicules à déterminer facilement et rapidement le problème du bus CAN ou du module.
Avec le détecteur de capteur NOx Xtruck Y005, vous pouvez trouver plus rapidement les problèmes de défauts de circuit CAN ou si le module NOx est endommagé.
Fonction principale :

1. Détecter rapidement s'il y a un problème avec la ligne ou le module CANbus2. Détecter rapidement si le module d'oxyde d'azote est endommagé

3. Aider rapidement le personnel de maintenance à déterminer le problème
Liste des modèles testés :
Mise à jour du logiciel :

Mise à jour en ligne et gratuite

Garantie :Garantie 1 an, Services après-vente à vie

Comment l'utiliser ?1. Une extrémité de la ligne de test principale est connectée à l'appareil, et l'autre extrémité est connectée au capteur d'azote et d'oxygène.

2. Chauffage du capteur d'azote et d'oxygène

3. Connectez le capteur d'azote et d'oxygène, et cliquez sur le test du capteur NOx, choisissez le test du capteur NOx 24V ou 12V4. Sélectionnez le modèle correspondant
5. Lorsque la connexion est terminée, cliquez sur le bouton “Go”, puis entrez dans le test du capteur d'azote et d'oxygène. Après 300 secondes, la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichées. Si le capteur d'azote et d'oxygène est endommagé, la machine signalera le code de défaut correspondant.
Instructions d'utilisation :
1, Méthode de connexion entre la ligne de test principale et l'appareil comme indiqué à droite
2, Appuyez sur l'alimentation pendant 3 secondes pour accéder au menu, comme indiqué à droite

1) Recherche de nœud CAN-busCette fonction peut aider à trouver le nœud perdu via l'interface OBD qui peut trouver l'appareil
sur le bus CAN.
Étape 1 :

Une extrémité de la ligne de test principale est connectée à l'appareil, et l'autre extrémité est connectée à
le port de détection du véhicule OBD.Étape 2 :
Si le faisceau de câbles est correctement connecté, cliquez sur le nœud CAN de l'appareil pour rechercher automatiquementAttendez quelques secondes, et l'appareil recherchera automatiquement le module CAN sans défaut du véhicule2) Testeur de capteur d'azote et d'oxygène
Connectez le capteur d'azote et d'oxygène, et cliquez sur le test du capteur NOx, choisissez le test du capteur NOx 24V ou 12V.Étape 2 :
Chauffage du capteur d'azote et d'oxygène

Remarque : Le capteur d'azote et d'oxygène lui-même doit être chauffé pour mesurer avec précision la concentration d'azote et d'oxygène et la concentration d'oxygène. Il a besoin d'une alimentation externe de 24 V, ou utilisez l'alimentation de la batterie 24 V. Si vous ne suivez pas les étapes standard, cela peut endommager l'appareil et les véhicules, et la société n'assume aucune responsabilité légale.
Étape 3 :
Connectez le capteur d'azote et d'oxygène, et cliquez sur le test du capteur NOx, choisissez le test du capteur NOx 24V ou 12V.Remarque : Veuillez confirmer que l'alimentation du capteur d'azote et d'oxygène est de 24V/12V, une mauvaise sélection endommagera le capteur d'azote et d'oxygène.
Étape 4 : Sélectionnez le modèle correspondant
Méthode 1 : Sélectionnez “test d'identification automatique”, la machine identifiera automatiquement le modèle en fonction du capteur d'azote et d'oxygène. (Ces données ne fournissent qu'une référence pour le personnel de maintenance, et ne constituent pas le seul critère de maintenance.)Méthode 2 : Sélectionnez “test d'identification manuelle”, et sélectionnez manuellement le programme de test correspondant en fonction des différents types de capteurs d'azote et d'oxygène
Si la ligne CAN n'est pas correctement connectée, ou s'il y a un problème avec le capteur d'azote et d'oxygène, le signal CAN ne peut pas être trouvé.
Étape 5 :
Lorsque la connexion est terminée, cliquez sur le bouton Go, puis entrez dans le test du capteur d'azote et d'oxygène. Après 300 secondes, la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichées. Si le capteur d'azote et d'oxygène est endommagé, la machine signalera le code de défaut correspondant.

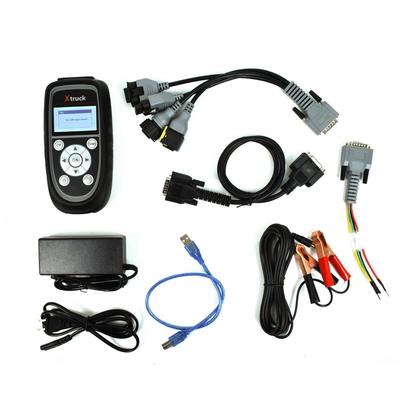

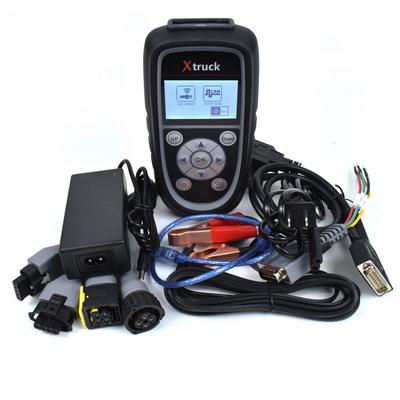

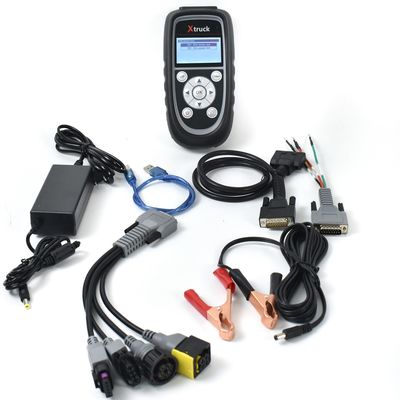

Le forfait comprend :
1pc x Unité principale Xtruck Y005
1pc x Adaptateur secteur

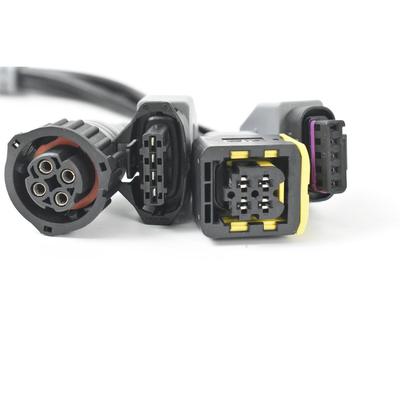

1pc x Ligne de test azote et oxygène quatre en un


1pc x Ligne de test principale DB15

1pc x Ligne de mise à jour de l'appareil
1pc x Ligne allume-cigare (mâle et femelle)
