Xtruck Y005 Scanner de détecteur de NOx outil de diagnostic automatiquePour le capteur d'oxygène-azote, buse d'urée J1939

DécoupeLe dépôt:

Le détecteur de NOx Xtruck Y005 est conçu pour aider les ingénieurs de maintenance de véhicules à déterminer facilement et rapidement le problème du bus ou du module CAN.
Avec le détecteur de NOx Xtruck Y005, vous pouvez trouver plus rapidement les problèmes de défaut de circuit CAN ou si le module NOx est endommagé.

Le principalFonction:

1. Détecter rapidement s'il y a un problème avec la ligne ou le module CANbus
2. Détecter rapidement si le module d'oxyde d'azote est endommagé
3.Aider rapidement le personnel de maintenance à déterminer le problème

Liste des modèles testés:

Mise à jour du logiciel:Mise à jour en ligne et gratuite

Garantie:1 an de garantie, service après-vente à vie

Comment l'utiliser?

1Je suis désolée.Une extrémité de la ligne d'essai principale est reliée au dispositif, et l'autre extrémité au capteur d'azote et d'oxygène.
2- chauffage des capteurs d'azote et d'oxygène
3. Connectez le capteur d'azote et d'oxygène, puis cliquez sur le capteur de NOx test, choisissez 24V ou 12V test du capteur de NOx
4. Sélectionnez le modèle correspondant
5. Lorsque la connexion est terminée, cliquez sur le bouton "Aller", puis entrez le test du capteur d'azote et d'oxygène.la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichéesSi le capteur d'azote et d'oxygène est endommagé, la machine indiquera le code de défaut correspondant.

Instruments de fonctionnementLe prix de vente:
1,Méthode de raccordement entre la ligne d'essai principale et le dispositif comme indiqué à droite
2Appuyez sur le bouton pendant 3 secondes pour entrer dans le menu, comme indiqué à droite

1)Recherche de nœud CAN-bus
Cette fonction peut aider à trouver le nœud perdu à travers l'interface OBD qui peut trouver le dispositifsur le bus CAN.
Première étape:Une extrémité de la ligne d'essai principale est reliée au dispositif, et l'autre extrémitéle port OBD de détection du véhicule.
Deuxième étape:Si le harnais de câblage est correctement connecté, cliquez sur le nœud CAN du dispositif pour rechercher automatiquement
Attendez quelques secondes, et le dispositif recherchera automatiquement le module CAN sans défaut du véhicule

2) Testeur de capteurs d'azote et d'oxygène
Étape 1:une extrémité de la ligne d'essai principale est reliée au dispositif et l'autre extrémité au capteur d'azote et d'oxygène
Deuxième étape:Chauffage des capteurs d'azote et d'oxygène
Note: le capteur d'azote et d'oxygène lui-même doit être chauffé pour mesurer avec précision la concentration d'azote et d'oxygène et la concentration d'oxygène.ou utiliser la puissance de la batterie 24VSi les étapes standard ne sont pas suivies, il peut y avoir des dommages au dispositif et aux véhicules, et la société n'est pas tenue de toute responsabilité légale.
Étape 3:Connectez le capteur d'azote et d'oxygène et cliquez sur l'option d'essai du capteur de NOx, choisissez l'option d'essai du capteur de NOx de 24 V ou 12 V.
Remarque:Veuillez confirmer que l'alimentation du capteur d'azote et d'oxygène est de 24V/12V, la mauvaise sélection endommagera le capteur d'azote et d'oxygène.
Étape 4: Sélectionnez le modèle correspondant
Méthode 1: Sélectionnez “essai d'identification automatique”, la machine identifie automatiquement le modèle en fonction du capteur d'azote et d'oxygène.(Ces données ne sont utilisées que pour le personnel de maintenance, non pas comme seul critère d'entretien.)
Méthode 2: sélectionner “test d'identification manuelle” et sélectionner manuellement le programme d'essai correspondant en fonction des différents types de capteurs d'azote et d'oxygène
Si la ligne CAN n'est pas correctement connectée ou s'il y a un problème avec le capteur d'azote et d'oxygène, le signal CAN ne peut pas être trouvé.
Étape 5:
Lorsque la connexion est terminée, cliquez sur le bouton Go, puis entrez le test du capteur d'azote et d'oxygène.la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichéesSi le capteur d'azote et d'oxygène est endommagé, la machine indiquera le code de défaut correspondant.

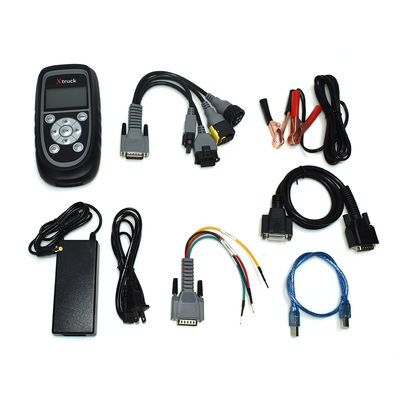

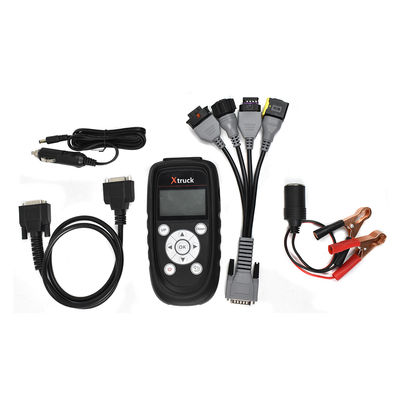

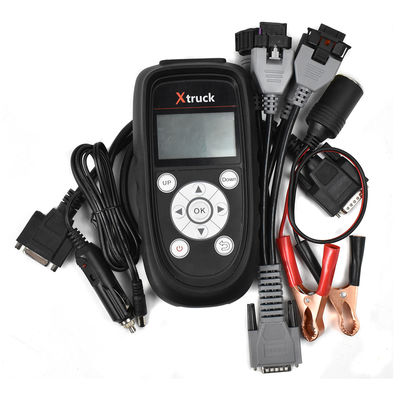

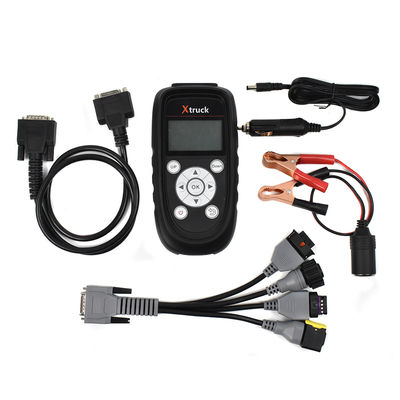

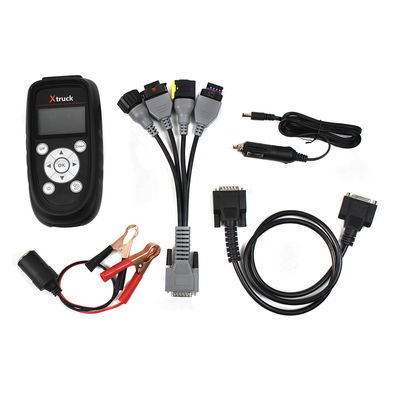

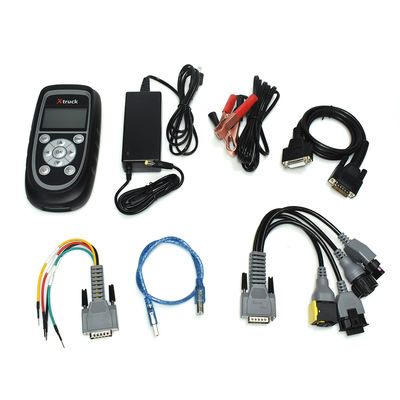

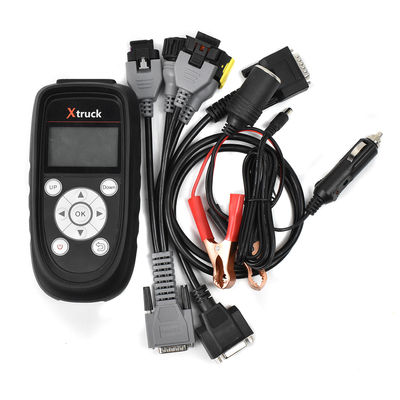

Le paquet comprend:

1pc x Xtruck Y005 Unité principale
1pc x adaptateur de puissance
1pc x 4 dans une ligne de test d'azote et d'oxygène
1pc x DB15 ligne de test principale
1pc x ligne de mise à jour du dispositif
1pc x ligne d'allume-cigare (homme et femme)
