Xtruck Y005 Scanner de capteur NOx, détecteur de bus CAN avec détermination rapide des problèmes et mise à jour en ligne, outil de diagnostic de bus CAN J1939 pour buse d'urée

Description :

Le détecteur de capteur NOx Xtruck Y005 est conçu pour aider les ingénieurs de maintenance des véhicules à déterminer facilement et rapidement le problème du bus CAN ou du module.
Avec le détecteur de capteur NOx Xtruck Y005, vous pouvez trouver plus rapidement les problèmes de défauts de circuit CAN ou si le module NOx est endommagé.

Fonctionprincipale :

1. Détecter rapidement s'il y a un problème avec la ligne ou le module CANbus
2. Détecter rapidement si le module d'oxyde d'azote est endommagé
3. Aider rapidement le personnel de maintenance à déterminer le problème

Liste des modèles testés :

Mise à jour du logiciel :Mise à jour en ligne et gratuite

Garantie :Garantie d'un an, services après-vente à vie

Comment l'utiliser ?

1. Une extrémité de la ligne de test principale est connectée à l'appareil, et l'autre extrémité est connectée au capteur d'azote et d'oxygène.
2. Chauffage du capteur d'azote et d'oxygène
3. Connectez le capteur d'azote et d'oxygène, et cliquez sur le test du capteur NOx, choisissez le test du capteur NOx 24V ou 12V
4. Sélectionnez le modèle correspondant
5. Lorsque la connexion est terminée, cliquez sur le bouton “Go”, puis entrez dans le test du capteur d'azote et d'oxygène. Après 300 secondes, la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichées. Si le capteur d'azote et d'oxygène est endommagé, la machine signalera le code d'erreur correspondant.

Instruction d'utilisation :
1, Méthode de connexion entre la ligne de test principale et l'appareil comme indiqué à droite
2, Appuyez sur l'alimentation pendant 3 secondes pour accéder au menu, comme indiqué à droite

1) Recherche de nœud CAN-bus
Cette fonction peut aider à trouver le nœud perdu via l'interface OBD qui peut trouver l'appareilsur le bus CAN.
Étape 1 :Une extrémité de la ligne de test principale est connectée à l'appareil, et l'autre extrémité est connectée àle port de détection du véhicule OBD.
Étape 2 :Si le faisceau de câbles est correctement connecté, cliquez sur le nœud CAN de l'appareil pour rechercher automatiquement
Attendez quelques secondes, et l'appareil recherchera automatiquement le module CAN sans défaut du véhicule

2) Testeur de capteur d'azote et d'oxygène
Étape 1 : Une extrémité de la ligne de test principale est connectée à l'appareil, et l'autre extrémité est connectée au capteur d'azote et d'oxygène
Étape 2 :Chauffage du capteur d'azote et d'oxygène
Remarque : Le capteur d'azote et d'oxygène lui-même doit être chauffé pour mesurer avec précision la concentration d'azote et d'oxygène et la concentration d'oxygène. Il a besoin d'une alimentation externe de 24 V, ou utilisez l'alimentation de la batterie 24 V. Si vous ne suivez pas les étapes standard, cela peut endommager l'appareil et les véhicules, et la société n'assume aucune responsabilité légale.
Étape 3 :Connectez le capteur d'azote et d'oxygène, et cliquez sur le test du capteur NOx, choisissez le test du capteur NOx 24V ou 12V.
Remarque : Veuillez confirmer que l'alimentation du capteur d'azote et d'oxygène est de 24V/12V, une mauvaise sélection endommagera le capteur d'azote et d'oxygène.
Étape 4 : Sélectionnez le modèle correspondant
Méthode 1 : Sélectionnez “test d'identification automatique”, la machine identifiera automatiquement le modèle en fonction du capteur d'azote et d'oxygène. (Ces données ne fournissent qu'une référence pour le personnel de maintenance, et ne sont pas le seul critère de maintenance.)
Méthode 2 : Sélectionnez “test d'identification manuelle”, et sélectionnez manuellement le programme de test correspondant en fonction des différents types de capteurs d'azote et d'oxygène
Si la ligne CAN n'est pas correctement connectée, ou s'il y a un problème avec le capteur d'azote et d'oxygène, le signal CAN ne peut pas être trouvé.
Étape 5 :
Lorsque la connexion est terminée, cliquez sur le bouton Go, puis entrez dans le test du capteur d'azote et d'oxygène. Après 300 secondes, la concentration d'azote et d'oxygène et la concentration d'oxygène seront affichées. Si le capteur d'azote et d'oxygène est endommagé, la machine signalera le code d'erreur correspondant.

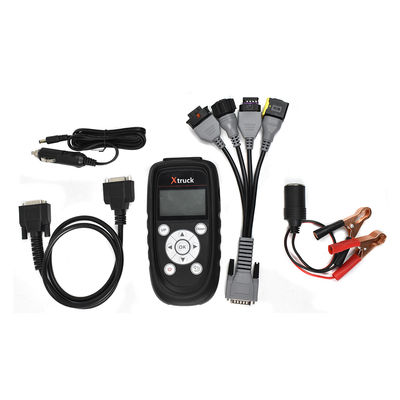

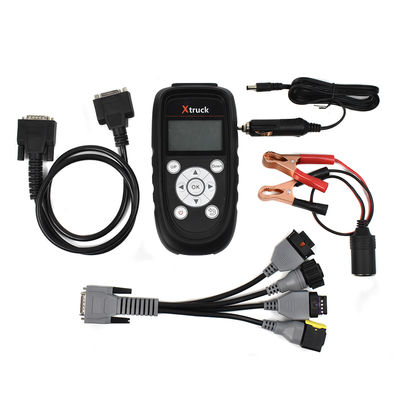

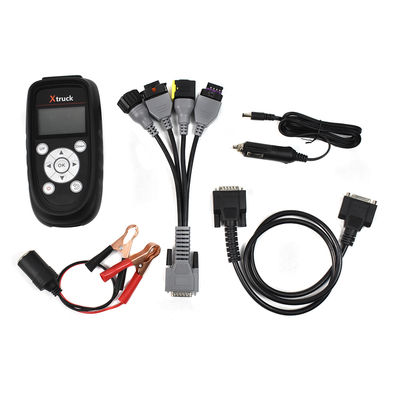

Le forfait comprend :

1pc x Unité principale Xtruck Y005
1pc x Adaptateur secteur
1pc x Ligne de test azote et oxygène quatre en un

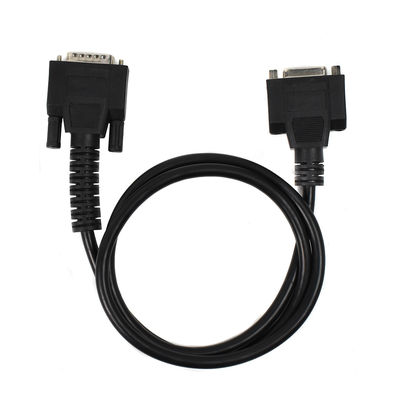

1pc x Ligne de test principale DB15
1pc x Ligne de mise à jour de l'appareil
1pc x Ligne d'allume-cigare (mâle et femelle)
