XTOOL M822 M821 Adaptateur pour Benz Toutes les clés perdues Pour Toyota 8A clé de programmation besoin de travail avec KC501 programmeur Pour PAD3 X100MAX

Le programmeur de clés de l'adaptateur XTOOL M822 pour Toyota 8A/Mercedes-Benz a perdu ses clés avec le XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP.vous pouvez économiser jusqu'à 65% du temps de calcul sur le processus, ou vous éviter de brancher l'émulateur de clé et de sortir des centaines de fois.

• Pour la Toyota 8A, les touches de la lame sont perdues.
• 2014-2019 Pour TOYOTA 4A / 8A clé intelligente de programmation
• Sans code PIN
• Ajouter la clé/Toutes les touches perdues
• Pas besoin de clés spécialisées

Les données sont fournies par les fournisseurs d'accès à l'informatique.

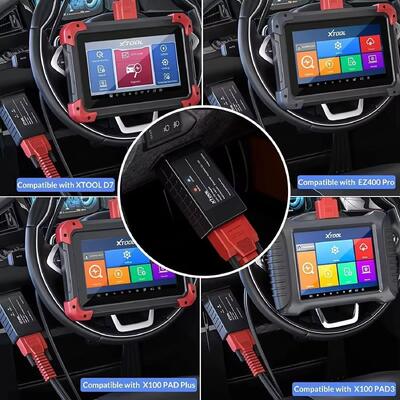

• Le tableau de bord XTOOL (prenez X100PAD Elite comme exemple XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Le câble principal et le connecteur OBD2-16
• M822 Adaptateur de communication
• Toyota 8A Armoire de câblage spécialisée
• Le programmeur de clé KC100
• Emulateur de clé Toyota KS-1
• Connexion réseau

• 2014 à 2019
• Pour Toyota Levin
• Pour la Corolla
• Pour le RAV4
• Pour le Prado
• Pour Land Cruiser
• Pour la Camry
• Pour Highlander
• Pour Reiz
• Pour Sienne
• Pour Hiace
• Pour Hilux
• Pour Crown Kluger
• Pour Aygo avec zone IMMO F3-F4-K6-S6

Remarque: Ceci n'est pas compatible avec les modèles américains avec H Veuillez utiliser la fonction de réinitialisation IMMO prise en charge sur X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter est utilisé pour terminer et optimiser toute la programmation de la clé perdue pour plusieurs modules Mercedes-Benz.

Note: L'adaptateur M822 doit être utilisé avec des dispositifs de programmation de clé XTOOL avancés, par exemple: X100 Pad3/X100 Max et KC501 Key Programmer.

• 1. Port OBD-16: Utilisé pour se connecter au câble de communication J1Z02_ pour BENZ ou se connecter aux modules EIS/EZS via des câbles DuPont.

  *Avertissement: ne connectez pas directement au port OBD de la voiture.

• 2. Lumière d'état: affiche l'état d'alimentation de l'adaptateur. Lorsque les lumières rouges sont allumées, cela indique que l'alimentation est allumée.

• 3. Comm Light: affiche l'état de communication de l'adaptateur. Lorsque les lumières bleues sont allumées, cela indique que l'adaptateur communique avec la tablette.

• 4. Port DB15: Utilisé pour se connecter au câble principal des tablettes XTOOL.

  * Remarque: avant de le brancher à l'adaptateur M822, veuillez débrancher le connecteur OBD2-16 du câble principal.

• 1. Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
• 2. Connectez l'appareil (ou la boîte VCI) à l'adaptateur M822 à l'aide du câble principal.
• 3Connectez le câble Toyota à la voiture en utilisant le port OBD.
• 4Retirez le pinceau de la batterie de la voiture et connectez le câble à la batterie.
• 5Sortez le fusible de la boîte de fusibles et branchez le câble.
• 6Trouvez le port masculin 12V DC du câble Toyota et connectez-le au port féminin 12V DC du câble principal.

Remarque:Pour différents modèles, la méthode de connexion peut ne pas être la même.Parfois, un câble d'extension est nécessaire et le fusible peut être différent.Veuillez vérifier les tablettes XTOOL pour un schéma de câblage détaillé lors de la connexion au véhicule et à la boîte de sécurité..

• 1. Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
• 2Connectez l'immobilisateur au câble du banc Toyota.
• 3Connectez le câble principal et le câble de la banquette Toyota via l'adaptateur M822.
• 4Connectez l'adaptateur 12V DC au câble principal.

1.

   (1) Ouvrez le logiciel pour Toyota (V26.90 ou supérieur) et passez par ces menus: Par Type All blade Key lost ((8A). Après cela, ce menu apparaîtra.

2.

   (2) Sélectionnez Lire les données de l'immobilisateur. Il vous indiquera de vous connecter au réseau, puis vous indiquera comment vous connecter au véhicule. Veuillez consulter le diagramme de câblage pour une méthode de connexion détaillée.

3.

   (3) Une fois correctement connecté à la voiture, cliquez sur OK et l'appareil extraira les données de l'immobilisateur.

4.

   (4) Une fois les données lues, vous pouvez nommer le fichier de données et l'enregistrer dans Adapter/dossier pour Toyota.

5.

   (5) Désormais, veuillez débrancher l'adaptateur M822 et remettre le véhicule dans son état d'origine.

6.

   (6) Assurez-vous que le KC100/KC501 est connecté et que le KS-1 est prêt, et que l'appareil est toujours connecté au réseau, puis cliquez sur le menu "Générer une touche simulée 8A".et sélectionnez le fichier de données que vous avez sauvegardé avant.

7.

   (7) Sélectionnez la position de la clé. Veuillez noter que toutes les positions ont un identifiant à l'intérieur, mais seulement certaines d'entre elles correspondent à une clé enregistrée.les clés de la position 1 ou 2 ont une clé enregistrée à l'intérieur.

8.

   (8) Connectez le KC100 ou le KC501 à l'appareil et placez le KS-1 à l'intérieur de la fente.

9. (9) Après avoir généré la clé émulée, veuillez vérifier si la clé émulée peut être utilisée. Si ce n'est pas le cas, veuillez répéter l'étape 6-8, et n'oubliez pas de changer de position de clé.Retirez la puce de la clé non programmée., mettez le KS-1 près de l' interrupteur d'allumage

10.

    (10) Si la clé peut être utilisée, veuillez accéder à la fonction de programmation OBD. Avec une clé maîtresse sous-émulée, le reste du processus sera le même que l'ajout d'une clé.Nous vous suggérons de vérifier le nombre de clés enregistrées en premier..

11. *Note: le KS-1 qui a été émulé n'est pas affiché comme clé enregistrée, il ne sera donc pas affiché sur les numéros de clé.



    (11) Cliquez sur “Ajouter une clé”, cochez l'indication qui apparaît, puis placez le KS-1 près de l'interrupteur d'allumage, insérez la nouvelle clé (sans puce) à l'interrupteur d'allumage et allumez-le.

12.

    (12) Lorsque l'indicateur d'immobilisation s'allume constamment, éteignez l'allumage, retirez la nouvelle clé, installez la puce à l'intérieur de la nouvelle clé, insérez la clé à l'intérieur de l'interrupteur d'allumage.N'allumez pas l'allumage..

13.

    (13) Maintenant, l'indicateur d'immobilisation va clignoter. Attendez environ 1 minute, et voir si l'indicateur se déclenche. Si l'indicateur se déclenche, alors la clé a été ajoutée, et le processus est terminé. Si non,S'il vous plaît répétez les étapes 11-13.

14.

    (14) Une fois terminé, vérifiez à nouveau le numéro des clés et comparez-le avec les résultats obtenus précédemment et vérifiez si la clé a été enregistrée sur le véhicule.

• > Veuillez vérifier les images de l'appareil lorsque vous connectez l'adaptateur M822 et le module EIS/EZS via le câble pour Benz.
• > L'émulateur IR pour Mercedes-Benz doit être branché à la fente du module lors de son fonctionnement.
• > Pour les appareils équipés d'une boîte VCI, connectez l'adaptateur M822 à la boîte VCI à l'aide du câble principal et gardez la boîte VCI connectée à l'appareil par Bluetooth.Vous pouvez vérifier les détails de connexion pour ces appareils dans le dispositif.
