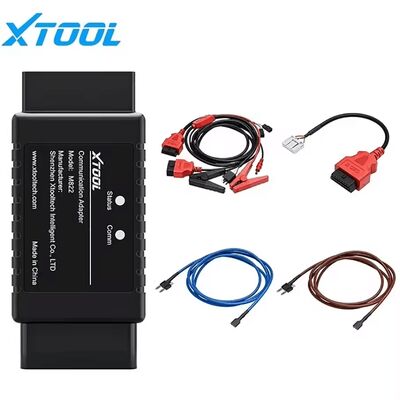

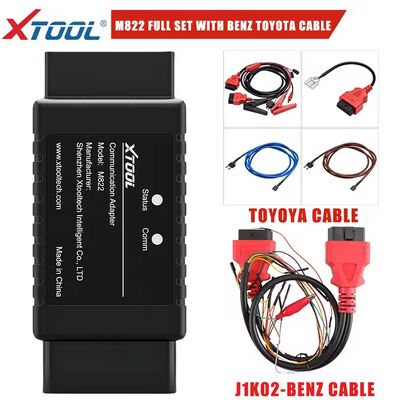

XTOOL M822 M821 Émulateur de clé pour Toyota A8 pour câble Benz Programmation de clé perdue nécessite de travailler avec le programmeur KC501 pour PAD3

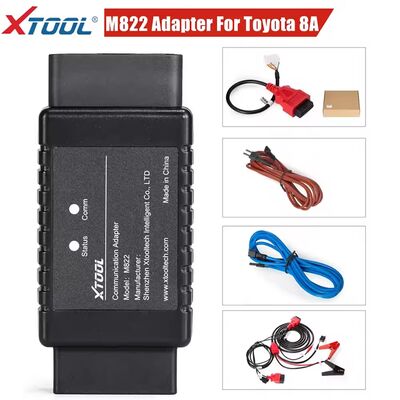

Adaptateur XTOOL M822 pour programmation de clés pour Toyota 8A/Mercedes-Benz toutes clés perdues, fonctionne avec XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Avec l'adaptateur M822 TOYOTA, vous pouvez économiser jusqu'à 65 % du temps de calcul du processus, ou vous éviter de brancher et débrancher l'émulateur de clé des centaines de fois.

• Programmation de toutes les clés perdues pour Toyota 8A
• Programmation de clés intelligentes pour TOYOTA 4A/8A 2014-2019
• Sans code PIN
• Ajouter une clé/Toutes les clés perdues
• Pas de clés spécialisées nécessaires

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• Tablette XTOOL (exemple : X100PAD Elite XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Câble principal et connecteur OBD2-16
• Adaptateur de communication M822
• Faisceau de câblage spécialisé Toyota 8A
• Programmeur de clés KC100
• Émulateur de clé KS-1 Toyota
• Connexion réseau

• 2014~2019
• Pour Toyota Levin
• Pour Corolla
• Pour RAV4
• Pour Prado
• Pour Land Cruiser
• Pour Camry
• Pour Highlander
• Pour Reiz
• Pour Sienna
• Pour Hiace
• Pour Hilux
• Pour Crown Kluger
• Pour Aygo avec boîtier IMMO F3-F4-K6-S6

Remarque : Non compatible avec les modèles américains avec clés à lame "H". Pour ces modèles, veuillez utiliser la fonction de réinitialisation IMMO prise en charge sur X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

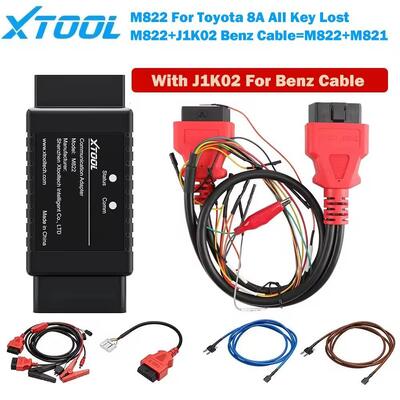

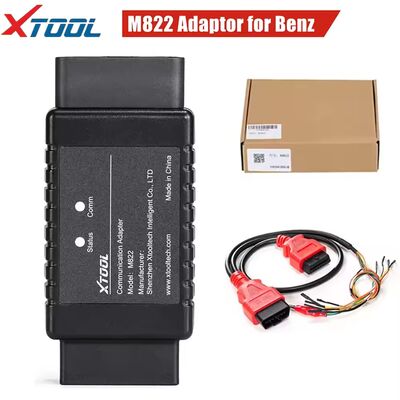

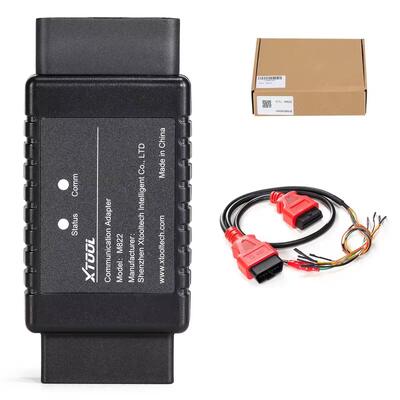

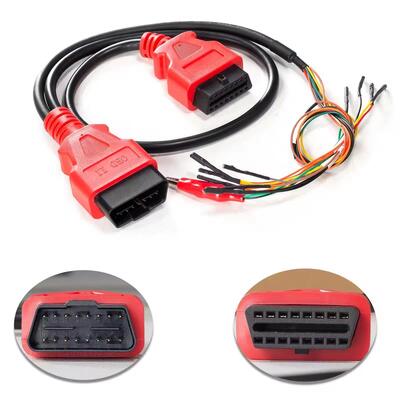

Le câble M822+J1K02 Benz pour adaptateur de communication Mercedes-Benz toutes clés perdues est utilisé pour finaliser et optimiser la programmation de toutes les clés perdues pour plusieurs modules Mercedes-Benz.

Remarque : L'adaptateur M822 doit être utilisé avec des appareils de programmation de clés XTOOL avancés, par exemple : X100 Pad3/X100 Max et programmeur de clés KC501.

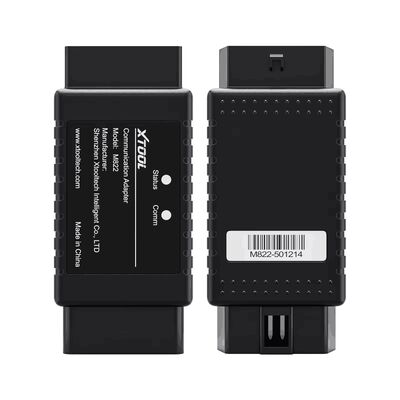

• 1. Port OBD-16 : Utilisé pour se connecter au câble de communication J1Z02_for BENZ ou aux modules EIS/EZS via des câbles DuPont.

  *Attention : Ne pas connecter directement au port OBD de la voiture.

• 2. Voyant d'état : Indique l'état d'alimentation de l'adaptateur. Lorsque les voyants rouges sont allumés, cela indique que l'alimentation est activée.

• 3. Voyant de communication : Indique l'état de communication de l'adaptateur. Lorsque les voyants bleus sont allumés, cela indique que l'adaptateur communique avec la tablette.

• 4. Port DB15 : Utilisé pour se connecter au câble principal des tablettes XTOOL.

  *Remarque : Avant de connecter l'adaptateur M822, veuillez déconnecter le connecteur OBD2-16 du câble principal.

• 1. Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
• 2. Connectez l'appareil (ou la boîte VCI) à l'adaptateur M822 à l'aide du câble principal.
• 3. Connectez le câble Toyota à la voiture via le port OBD.
• 4. Retirez la pince de batterie de la voiture et utilisez la pince de batterie pour connecter le câble à la batterie.
• 5. Retirez le fusible de la boîte à fusibles puis branchez le câble.
• 6. Trouvez le port mâle 12V DC du câble Toyota et connectez-le au port femelle 12V DC du câble principal.

Remarque : Pour différents modèles, la méthode de connexion peut ne pas être la même. Un câble d'extension peut parfois être nécessaire et le fusible peut être différent. Veuillez consulter les tablettes XTOOL pour le schéma de câblage détaillé lors de la connexion au véhicule et à la boîte à fusibles.

• 1. Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
• 2. Connectez l'antidémarrage au câble de banc Toyota.
• 3. Connectez le câble principal et le câble de banc Toyota via l'adaptateur M822.
• 4. Connectez l'adaptateur 12V DC au câble principal.

1.

   (1) Ouvrez le logiciel pour Toyota (V26.90 ou supérieur) et suivez ces menus : Par type – Toutes les clés à lame perdues (8A). Ensuite, ce menu s'affichera.

2.

   (2) Sélectionnez Lire les données de l'antidémarrage. Il vous demandera de vous connecter au réseau, puis vous indiquera comment vous connecter au véhicule. Veuillez consulter le "Schéma de câblage" pour la méthode de connexion détaillée.

3.

   (3) Après vous être connecté correctement à la voiture, cliquez sur "OK" et l'appareil extraira les données de l'antidémarrage. Cela ne prendra pas plus de 3 minutes, veuillez patienter.

4.

   (4) Une fois les données lues, vous pouvez nommer le fichier de données et l'enregistrer dans le dossier/adaptateur pour Toyota.

5.

   (5) Veuillez maintenant déconnecter l'adaptateur M822 et remettre le véhicule dans son état d'origine.

6.

   (6) Assurez-vous que le KC100/KC501 est connecté et que le KS-1 est prêt, et que l'appareil est toujours connecté au réseau, puis cliquez sur le menu "Générer une clé simulée 8A" et sélectionnez le fichier de données que vous avez enregistré précédemment.

7.

   (7) Sélectionnez la position de la clé. Veuillez noter que toutes les positions ont un ID à l'intérieur, mais seulement certaines correspondent à une clé enregistrée. Normalement (s'il n'y a pas de clés effacées), les positions de clé 1 ou 2 contiennent une clé enregistrée.

8.

   (8) Connectez le KC100 ou KC501 à l'appareil et placez le KS-1 dans la fente. La clé maître simulée sera générée.

9. (9) Après avoir généré la clé simulée, veuillez vérifier si la clé simulée peut être utilisée. Sinon, veuillez répéter les étapes 6 à 8 et n'oubliez pas de changer de position de clé. Pour vérifier la clé simulée, retirez la puce de la clé non programmée, approchez le KS-1 du contacteur d'allumage

10.

    (10) Si la clé peut être utilisée, veuillez aller dans la "Fonction de programmation OBD". Avec une clé maître simulée, le reste du processus sera le même que pour l'ajout d'une clé. Nous suggérons de vérifier d'abord le nombre de clés enregistrées.

11. *Remarque : Le KS-1 émulé n'est pas affiché comme une clé enregistrée, il ne sera donc pas affiché dans le nombre de clés.



    (11) Cliquez sur "Ajouter une clé", vérifiez l'avis qui apparaît, puis approchez le KS-1 du contacteur d'allumage, insérez la nouvelle clé (sans puce) dans le contacteur d'allumage et mettez-le en marche.

12.

    (12) Lorsque le voyant de l'antidémarrage s'allume en continu, coupez le contact, retirez la nouvelle clé, installez la puce à l'intérieur de la nouvelle clé, insérez la clé dans le contacteur d'allumage. N'allumez pas le contact.

13.

    (13) Maintenant, le voyant de l'antidémarrage clignote. Attendez environ 1 minute et voyez si le voyant s'éteint. Si le voyant s'éteint, la clé a été ajoutée et le processus est terminé. Sinon, veuillez répéter les étapes 11 à 13.

14.

    (14) Une fois terminé, vérifiez à nouveau le nombre de clés et comparez-les aux résultats précédents, et voyez si la clé a été enregistrée sur le véhicule.

• > Veuillez vérifier les images dans l'appareil lors de la connexion de l'adaptateur M822 et du module EIS/EZS via le câble pour Benz.
• > L'émulateur IR pour Mercedes-Benz doit être branché dans la fente du module lors de l'utilisation.
• > Pour les appareils équipés d'une boîte VCI, connectez l'adaptateur M822 à la boîte VCI à l'aide du câble principal, et gardez la boîte VCI connectée à l'appareil via Bluetooth. Vous pouvez vérifier les détails de connexion pour ces appareils dans l'appareil.
