XTOOL M821 M822 Adaptateur Mercedes-Benz Travailler avec KC501/X100 Pad3/X100 Max programmeur de clé pour Mercedes-Benz Toutes les clés perdues

Description du produit

XTOOL M821 M822 Adaptateur fonctionne avec KC501/X100 Pad3/X100 Max programmeur de clé pour Mercedes-Benz Toutes les clés perdues

L'adaptateur de communication XTOOL M821 M822 Mercedes-Benz All Keys Lost est utilisé pour terminer et optimiser la programmation de toutes les clés perdues pour plusieurs modules Mercedes-Benz.vous pouvez économiser jusqu'à 65% du temps de calcul sur le processus, ou vous éviter de brancher l'émulateur de clé et de sortir des centaines de fois.

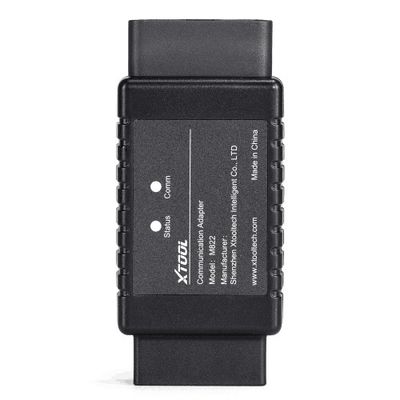

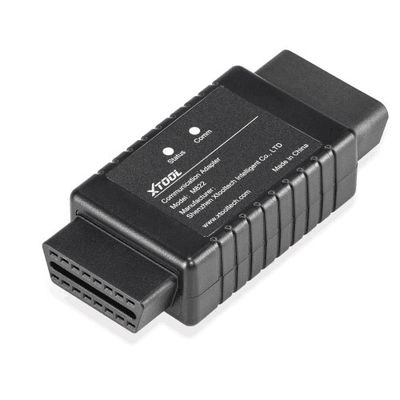

Caractéristique de l'adaptateur XTOOL M821:

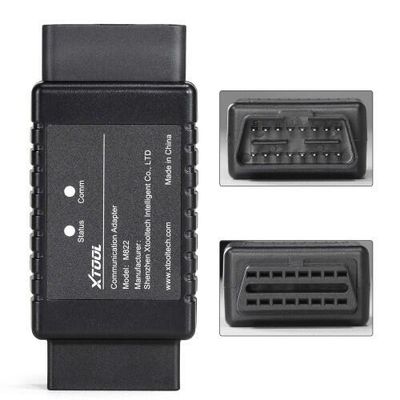

1. Port OBD-16: Utilisé pour se connecter au câble de communication J1Z02_BENZ ou à des modules EIS/EZS via des câbles DuPont.
Attention: ne connectez pas directement au port OBD de la voiture.
2. Lumière d'état: affiche l'état d'alimentation de l'adaptateur. Lorsque les lumières rouges sont allumées, cela indique que l'alimentation est allumée.
3. Comm Light: affiche l'état de communication de l'adaptateur. Lorsque les lumières bleues sont allumées, cela indique que l'adaptateur communique avec la tablette.
4. Port DB15: Utilisé pour se connecter au câble principal des tablettes XTOOL.
Remarque: avant de le brancher à l'adaptateur M821, veuillez débrancher le connecteur OBD2-16 du câble principal.

Attention!
1Il faut travailler avec XTOOL.Le numéro de série KC501,PAD3,PAD3 SE
2Veuillez d'abord mettre à jour votre logiciel de programmation Mercedes-Benz Key à la dernière version 27.10
3. Mercedes-Benz toutes les fonctions de programmation perdues doivent être effectuées en ligne. Veuillez vous assurer que vous vous connectez à un réseau de table lors du traitement.



Méthode de connexion de l'adaptateur XTOOL M821

1Connectez KC501 à l'appareil via USB.
2Connectez l'émulateur infrarouge Mercedes-Benz au KC501.
3Déconnectez le connecteur OBD2 du câble principal, puis connectez l'appareil (ou la boîte VCI) à l'adaptateur M821 à l'aide du câble principal.
4Connectez l'alimentation 12V au câble principal.
5. Connectez le module EIS/EZS à l'adaptateur M821 à l'aide du câble J1K02_BENZ. Veuillez vérifier les détails de la connexion sur l'appareil.
Note: Veuillez vérifier les images du dispositif lorsque vous connectez l'adaptateur M821 et le module EIS/EZS par câble J1K02_BENZ.
Remarque: l'émulateur IR Mercedes-Benz doit être branché à la fente du module lors de son fonctionnement.
Remarque: pour les appareils qui sont fournis avec une boîte VCI, connectez l'adaptateur M821 à la boîte VCI à l'aide du câble principal et gardez la boîte VCI connectée à l'appareil via Bluetooth.
Vous pouvez vérifier les détails de connexion de ces appareils dans l'appareil.

Modules EIS à support d'adaptateur XTOOL M821

Le code de conduite de l'équipage est le code de conduite de l'équipage.
Le nombre total d'équipements utilisés est de:

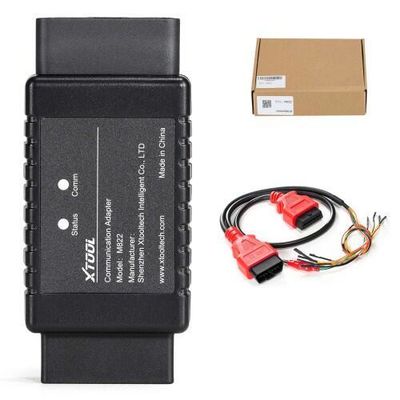

Liste de l' ensemble:

1pc x Adaptateur AKL Mercedes-Benz

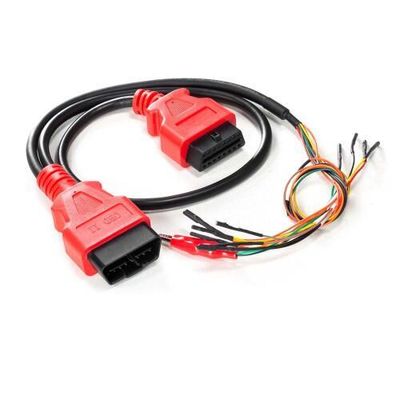

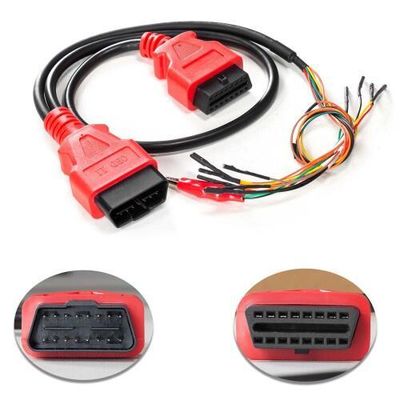

1pc x J1K02_BENZ Faisceau de câblage
1pc x M821 Guide rapide
