XTOOL M822 Adaptateur TOYOTA fonctionne avec l'émulateur KC501/ KS-1 pour X100PAD3/X100PAD Elite/X100MAX Pour Toyota 8A

Description du produit

Programmeur de clés adaptateur XTOOL M822 pour Toyota 8A/Mercedes-Benz Toutes clés perdues Fonctionne avec XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Avec M822 TOYOTA Adaptateur, vous pouvez économiser jusqu'à 65% du temps de calcul sur le processus, ou vous éviter de brancher et débrancher l'émulateur de clé des centaines de fois.

Outils dont vous avez besoin :

Tablette XTOOL (Prendre X100PAD Elite comme exemple XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Câble principal et connecteur OBD2-16

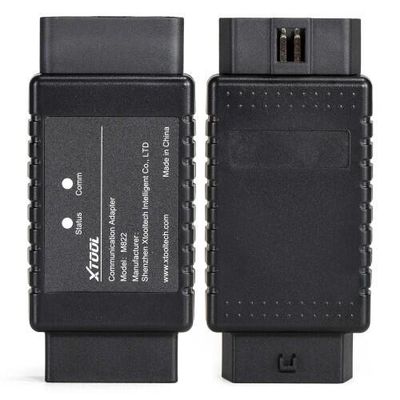

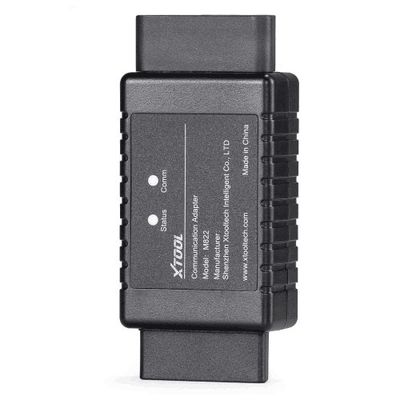

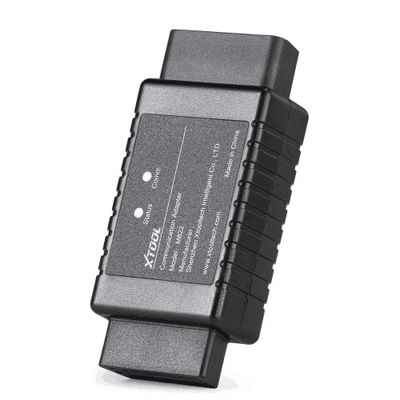

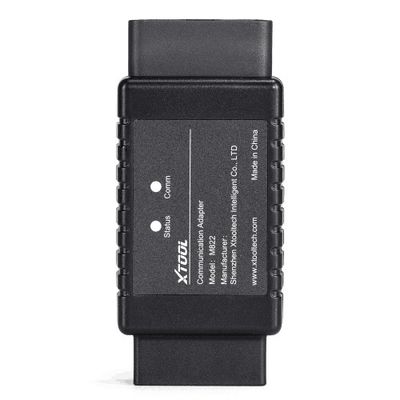

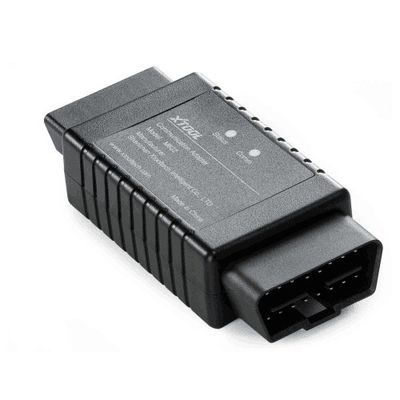

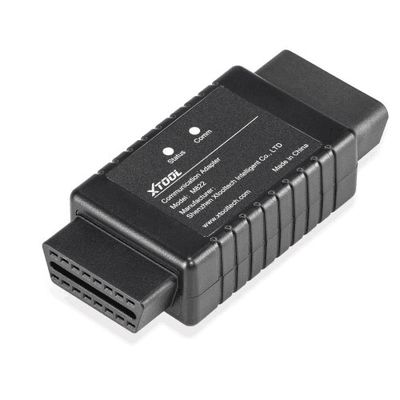

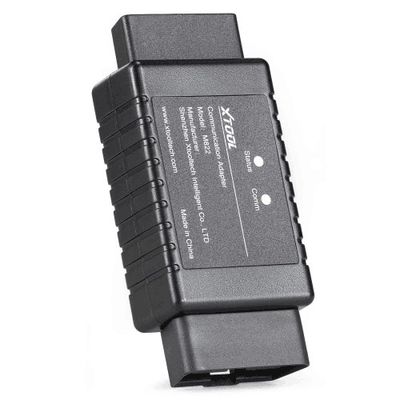

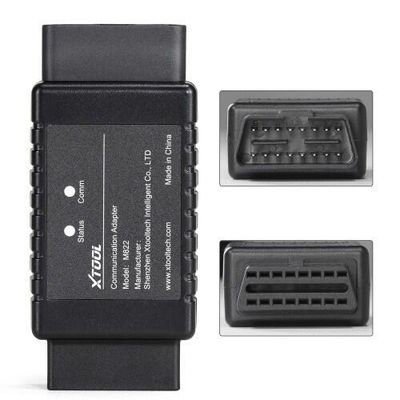

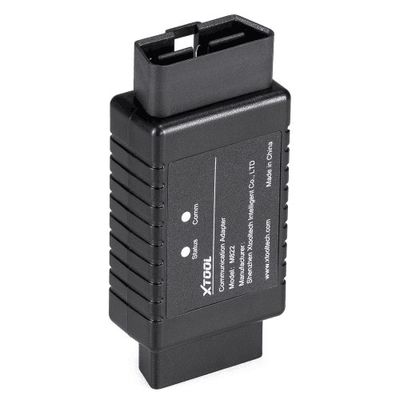

Adaptateur de communication M822

Faisceau de câblage spécialisé Toyota 8A

Programmeur de clés KC100

Émulateur de clé KS-1 Toyota

Connexion réseau

Modèles pris en charge :

2014~2019

Pour Toyota Levin
Pour Corolla
Pour RAV4
Pour Prado
Pour Land Cruiser
Pour Camry
Pour Highlander
Pour Reiz
Pour Sienna
Pour Hiace
Pour Hilux
Pour Crown Kluger
Pour Aygo avec boîtier IMMO F3-F4-K6-S6

Remarque :Ceci n'est pas compatible avec les modèles américains avec des clés à lame à puce “H”. Pour ces modèles, veuillez utiliser la fonction de réinitialisation IMMO qui est prise en charge sur X100PAD3/X100PAD Elite/X100MAX.

Méthode de connexion

Connecter VIA OBD :

Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
Connectez l'appareil (ou le boîtier VCI) à l'adaptateur M822 à l'aide du câble principal.
Connectez le câble Toyota à la voiture à l'aide du port OBD.
Retirez la pince de batterie de la voiture et utilisez la pince de batterie pour connecter le câble à la batterie.
Retirez le fusible de la boîte à fusibles, puis branchez le câble.
Trouvez le port mâle 12V DC du câble Toyota et connectez-le au port femelle 12V DC du câble principal.

Remarque :

Pour différents modèles, la méthode de connexion peut ne pas être la même. Parfois, un câble d'extension est nécessaire et le fusible peut être différent. Veuillez consulter les tablettes XTOOL pour un schéma de câblage détaillé lors de la connexion au véhicule et à la boîte à fusibles.

Connecter sur établi :

Connectez KC100/KC501 à l'appareil via USB et préparez un KS-1
Connectez l'antidémarrage au câble d'établi Toyota.
Connectez le câble principal et le câble d'établi Toyota via l'adaptateur M822.
Connectez l'adaptateur 12V DC au câble principal.

Comment faire toutes les clés perdues pour Toyota 8A avec M822 :

1. Ouvrez le logiciel Toyota (V26.90 ou supérieur) et parcourez ces menus : Par type – Toutes les clés à lame perdues (8A). Après cela, ce menu apparaîtra.
2. Sélectionnez Lire les données de l'antidémarrage. Il vous informera de vous connecter au réseau, puis vous indiquera comment vous connecter au véhicule. Veuillez consulter le “Schéma de câblage” pour une méthode de connexion détaillée.
3. Une fois connecté à la voiture correctement, cliquez sur “OK” et l'appareil extraira les données de l'antidémarrage. Cela ne prendra pas plus de 3 minutes, veuillez donc patienter.
4. Une fois les données lues, vous pouvez nommer le fichier de données et l'enregistrer dans le dossier Adaptateur/Toyota.
5. Veuillez maintenant déconnecter l'adaptateur M822 et remettre le véhicule dans son état d'origine.
6. Assurez-vous que le KC100/KC501 est connecté et que le KS-1 est prêt, et que l'appareil est toujours connecté au réseau, puis cliquez sur le menu “Générer une clé simulée 8A” et sélectionnez le fichier de données que vous avez enregistré auparavant.
7. Sélectionnez la position de la clé. Veuillez noter que toutes les positions ont un ID à l'intérieur, mais seules certaines d'entre elles correspondent à une clé enregistrée. Normalement (s'il n'y a pas de clés qui ont été effacées), la position de la clé 1 ou 2 a une clé enregistrée à l'intérieur.
8. Connectez le KC100 ou le KC501 à l'appareil et placez le KS-1 à l'intérieur de l'emplacement. La clé maître secondaire simulée sera générée.
9. Après avoir généré la clé simulée, veuillez vérifier si la clé simulée peut être utilisée. Sinon, veuillez répéter les étapes 6 à 8 et n'oubliez pas de passer à une autre position de clé. Pour vérifier la clé simulée, retirez la puce de la clé non programmée, placez le KS-1 près du contacteur d'allumage, insérez la clé et voyez si la voiture peut être démarrée. Le voyant de l'antidémarrage s'éteindra également.
10. Si la clé peut être utilisée, veuillez accéder à la “fonction de programmation OBD”. Avec une clé maître secondaire simulée, le reste du processus sera le même que pour l'ajout d'une clé. Nous vous suggérons de vérifier d'abord le nombre de clés enregistrées.
Remarque : Le KS-1 qui a été simulé n'est pas affiché comme une clé enregistrée, il ne sera donc pas affiché sur les numéros de clé.
11. Cliquez sur “Ajouter une clé”, vérifiez l'avis qui apparaît, puis placez le KS-1 près du contacteur d'allumage et insérez la nouvelle clé (sans puce) dans le contacteur d'allumage et mettez-le en marche.
12. Lorsque le voyant de l'antidémarrage s'allume en permanence, coupez le contact, retirez la nouvelle clé, installez la puce à l'intérieur de la nouvelle clé, insérez la clé dans le contacteur d'allumage. Ne mettez pas le contact.
13. Maintenant, le voyant de l'antidémarrage clignotera. Attendez environ 1 minute et voyez si le voyant s'éteint. Si le voyant s'éteint, la clé a été ajoutée et le processus est terminé. Sinon, veuillez répéter les étapes 11 à 13.
14. Une fois cela fait, vérifiez à nouveau le nombre de clés et comparez-le aux résultats précédents, et voyez si la clé a été enregistrée sur le véhicule.

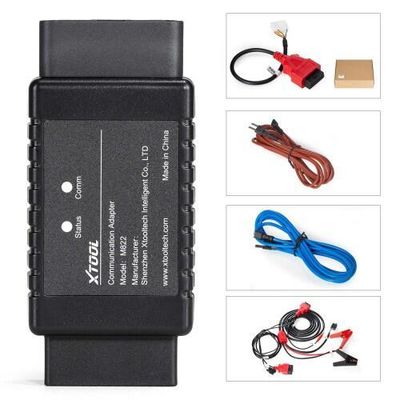

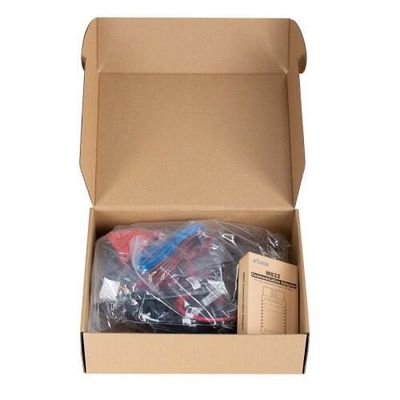

Liste des paquets :

1pc x XTOOL M822 TOYOTA Adaptateur
